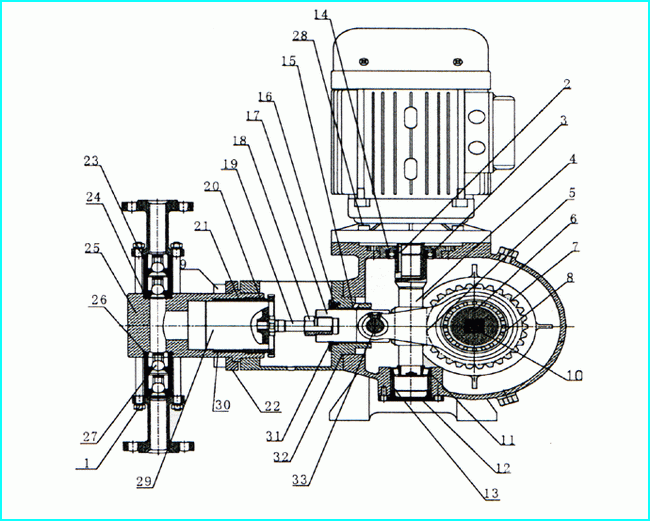

J-Z系列柱塞式計量泵|結構說明

序號

零件名稱

序號

零件名稱

序號

零件名稱

序號

零件名稱

1

箱體

9

調節頂桿

17

偏心輪

25

泵頭

2

電機連接頭

10

調節桿

18

健

26

單向閥

3

電機

11

密封件

19

頂桿

27

接管閥

4

密封件

12

蝸桿

20

泵頭聯節頭

28

填料

5

健

13

軸承

21

密封件

29

柱塞

6

調節器

14

調節螺絲

22

柱塞壓緊帽

30

泵頭壓板

7

手輪

15

主軸

23

填料壓緊帽

31

軸承墊板

8

緊定螺絲釘

16

滾輪

24

螺絲
